In de eerste fase van het NHI zijn de modellen MOZART, DM, MODFLOW, en MetaSWAP aan elkaar gekoppeld. Het hiermee gecreëerde instrumentarium maakte de integrale modelering van het grond- en oppervlaktewater systeem van Nederland mogelijk. Dit opende de deuren voor diverse operationele en strategische toepassingen (link). Tijdens verdere ontwikkelingen werden modelcodes, modellen en modelkoppelingen verbeterd. Ook werden nieuwe modelcodes aan de koppeling toegevoegd. Een van de toegevoegde modellen was TRANSOL, waarmee de dynamiek van zoutconcentraties in de bodem en de uitwisseling van zout met het oppervlaktewater mogelijk werden (link). Een ander model dat recent is toegevoegd aan de koppeling is WOFOST. Met deze toevoeging kan binnen de koppeling gewasgroei dynamisch gesimuleerd worden (link).

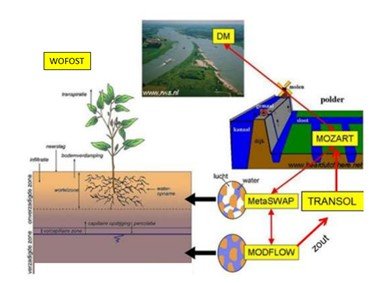

Figuur koppeling Mozart-DM modflow metaswap

Schematische visualisatie van de koppeling Mozart-DM-MODFLOW-MetaSWAP-TRANSOL-WOFOST. Bron: Presentatie van Arcadis/Deltares tijdens de NHI gebruikersdag.

Een deel van de modelcodes zijn met elkaar geïntegreerd. Een ander deel van de modelcodes kunnen online aan elkaar gekoppeld worden via losstaande programmatuur, waarbij de verschillende modelcodes steeds wachten op elkaars uitvoer. Hieronder worden kort de verschillende koppelingen beschreven.

  • MODFLOW-MetaSWAP zijn met elkaar geïntegreerd in iMODFLOW voor MODFLOW 2005 en via de iMOD coupler voor MODFLOW 6;
  • De koppelingen MetaSWAP-WOFOST is met de software van MetaSWAP geïntegreerd;
  • Hetzelfde geldt voor de koppeling MetaSWAP-TRANSOL;
  • De koppeling MOZART-DM is online waarbij beide programma’s steeds wachten op elkaars uitvoer;
  • Hetzelfde geldt voor de koppeling MOZART-MODFLOW. MODFLOW berekent de uitwissing tussen grondwater en oppervlaktewater en daarmee de flux van/naar MOZART. MOZART berekent op basis hiervan het watergebruik en afvoer en koppelt dit terug naar MODFLOW als nieuwe peilen.
  • Ook MOZART-MetaSWAP(-TRANSOL) zijn online met elkaar gekoppeld en wachten steeds op elkaars uitvoer. Hierbij kan MetaSWAP een onttrekkingsvraag aan MOZART toekennen voor cellen met beregening uit het oppervlaktewater. MetaSWAP kan op zijn beurt water leveren aan MOZART via oppervlakkige afvoer. Daarnaast worden met TRANSOL zoutfluxen berekend die via de ondiepe drainage term aan MOZART worden toegevoegd.
