Maatwerktoepassingen MetaSWAP

Maatwerktoepassingen MetaSWAP is opgezet om bekende tekortkomingen van de data en/of het model te kunnen corrigeren. De voorkeur gaat uit naar het eerst uit proberen van maatwerktoepassingen met de daarvoor ontwikkelde testdatabank met een korte rekentijd. Met de testdatabank kan geëxperimenteerd worden en er kan getoetst worden of de aanpassingen het gewenste effect hebben. De testbank met de bijbehorende tooling kan worden gedownload op de MetaSWAP ftp-server (onder het kopje ‘webinar’). Voor toegang tot de ftp-server gebruikt u uw eigen account of vraagt u een account aan bij de NHI-helpdesk. U krijgt vervolgens een handleiding toegestuurd met daarin uitleg over hoe u toegang krijgt tot de ftp-server.

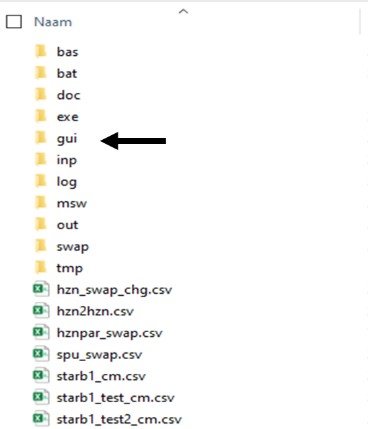

Met maatwerktoepassingen is het mogelijk om de database uit te breiden met specifieke profielen of om correcties toe te passen. Voorbeelden van maatwerktoepassingen zijn het toevoegen van macroporieën of het corrigeren van de k-h relatie van kleigronden nabij verzadiging. Ook kan de schematisatie van de bodemeenheden aangepast worden met een uitbreiding van een specifieke laag zoals een ploegzool. Onderstaand worden de stappen beschreven om aanpassingen door te voeren met de testdatabank. Aangeraden wordt om hiervoor de ontwikkelde gebruikersschil (GUI) te gebruiken, alhoewel het via een tekst editor ook kan. De gebruikersschil (lees: directory) uit de testdatabank kan in zijn geheel gekopieerd worden naar MetaSWAP in de “UNSA”-directory. De GUI staat onder de UNSA-directory van de testdatabank “P_SCR654_SR2018_cd_ssq_ae_hmvg10_FlevoR_wbnr_1”.

De onderstaande aanpassingen aan de database kunnen met behulp van gebruikersschil Maatwerk (GUI) worden uitgevoerd:

• Correctie van de pF-curve (ThetasatFactor).
• Correctie op aanwezigheid van macroporiën (MacroPores).
• Toevoegen van een aangepaste bouwsteen met specifieke kenmerken, bijvoorbeeld slecht doorlatend, in combinatie met het aanpassen van de schematisatie van bodemeenheden (met bijvoorbeeld deze nieuwe bouwsteen).
• Correctie van de k-h relatie nabij verzadiging van Modified Mualem-van Genuchten parameters (HeadModifiedVanGenuchten, hmvg en de air-entry weerstand, hae) (deze is alleen van toepassing voor specifieke eenheden).

De correcties van de parameters Thetasatfactor, MacroPores, KsatFactor hmvg en hae worden doorgevoerd in “hzn2hzn.csv”. De schematisatie wordt aangepast in “spu_swap.csv”.

Hieronder enkele schermafbeeldingen van de GUI en de te doorlopen stappen om de database aan te passen.

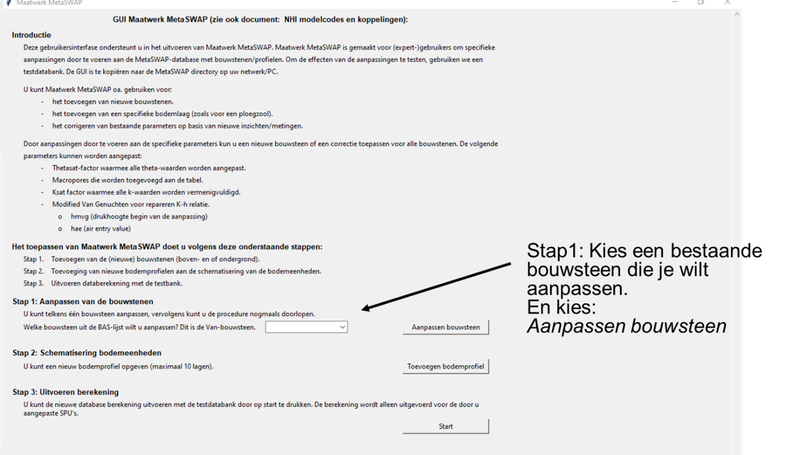

Stap 1: Kies een bestaande bouwsteen als basis die je wilt aanpassen. Kies <aanpassen bouwsteen>

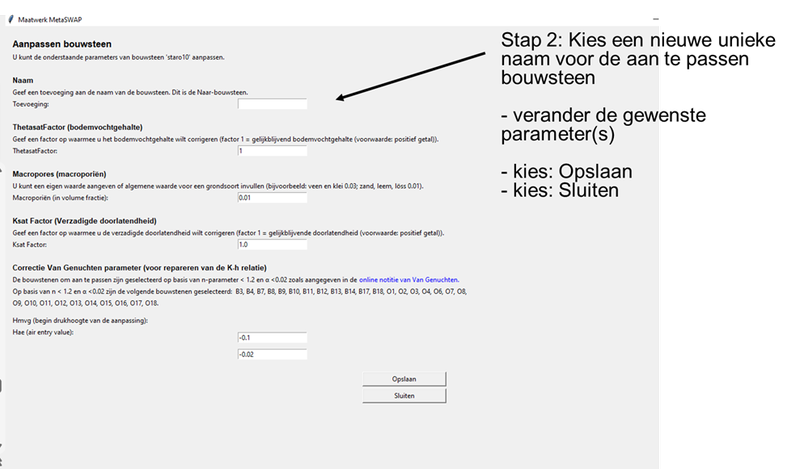

Stap 2: Geef de aan te passen bouwsteen een andere naam. Pas de gewenste parameter aan. Kies <opslaan> en <sluiten>. U kunt meerdere bouwstenen aanpassen. Geef elke aangepaste bouwsteen een unieke naam. De aangepaste bouwstenen komen in de lijst met bouwstenen staan die u kunt kiezen in stap 1.

Stap 3 (indien nodig): pas de schematisatie aan. Kies <toevoegen bodemprofiel> in het hoofdscherm. Geef de SPU een unieke naam en verander de schematisering of voeg een nieuwe bouwsteen toe. Kies <opslaan> en <sluiten> in het volgende scherm. U kunt ook een schematisatie aanpassen.

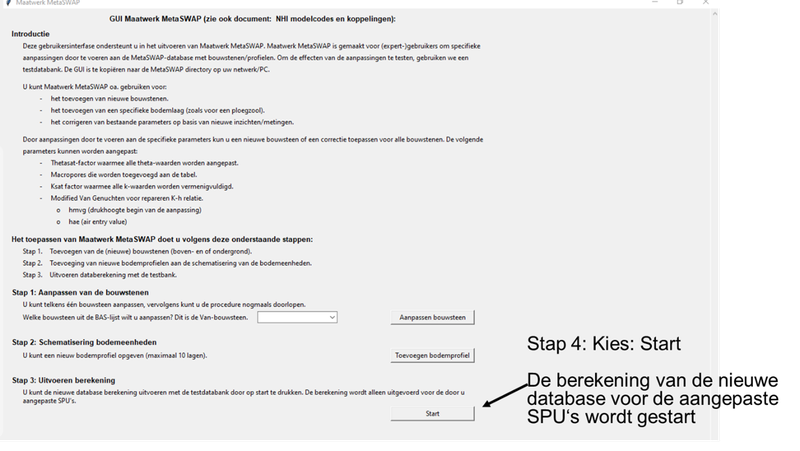

Stap 4: Berekening van de nieuwe database met aanpassingen. Kies < start >.

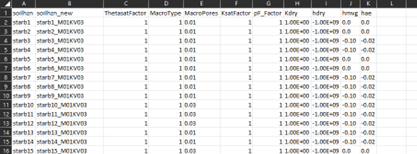

Ook kunnen aanpassingen worden gedaan aan alle bestaande bouwstenen. Met de GUI kan deze aanpassingen per bouwsteen. Met een tekst editor kunnen meerdere bouwstenen tegelijk worden aangepast in “hzn2hzn.csv”. De versie van “hzn2hzn.csv” in de testdatabank kan beschouwd worden als een voorbeeld (zie onderstaande afbeelding). Daarin staan in de tweede kolom alle Staringbouwstenen met toevoeging M01KV03. Deze aanpassing is het toevoegen van 1 volumeprocent voor zand en 3 volumeprocent macroporiën (kolom E) voor klei en veen. Op de regels daaronder staan aangepaste Staringbouwstenen met als extra aanpassingen een reductie van ThetasatFactor (kolom C, niet weergegeven) naar 85%. Hiermee is gecompenseerd voor het niet simuleren van hysterese in de ondergrond vanaf 50 cm-mv.
