NHI Groundwater Model Workflow (NHI-GMW)

Inleiding

De NHI Groundwater Model Workflow (NHI-GMW) is een NHI generator voor grondwatermodellen. Middels een template van de workflow kan op basis van bijbehorende basisdata, voor een willekeurige plek in Nederland een iMOD-grondwatermodel worden afgeleid en doorgerekend met MODFLOW-2005 of MODFLOW 6. Het lagenmodel wordt geoptimaliseerd voor de aanwezige geologische eenheden. Modelleurs kunnen eventueel via een zogenaamde LinkTable kiezen voor een afwijkende combinatie of opsplitsing van geologische eenheden in modellagen. Zie de presentatie die is gegeven op de NHI-dag 2024 voor een eerste indruk.

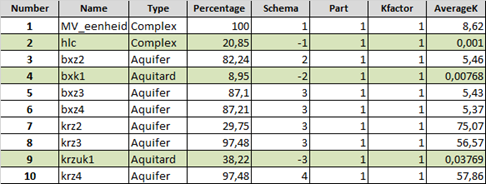

Afbeelding: deel van de Excel LinkTable die de schematisatie van het lagenmodel definieert

Enkele voordelen van de NHI Groundwater Model Workflow:

• Herleidbaar
  De hydrologische modellen worden volledig geautomatiseerd en reproduceerbaar opgebouwd vanuit basisdata. De workflows zijn duidelijk gestructureerd en zijn met minimale toelichting al redelijk intuïtief te volgen. Hierdoor kan altijd worden teruggevonden welke basisdata gebruikt is en hoe deze is verwerkt.
• Reproduceerbaar
  De workflow is later eenvoudig opnieuw uit te voeren, indien gewenst met gewijzigde basisdata of aanpassingen aan de workflow en/of instellingen.
• Flexibel
  Op maat geschematiseerde lagenmodellen kunnen voor elk gebied in Nederland eenvoudig worden gegenereerd (door enkel het aanpassen van een Excel tabel). Nieuwe basisdata of lokale gebiedskennis kan eenvoudig als User Defined Layer door de modelleur verwerkt worden. Door gebruik van relatieve paden zijn workflow en model eenvoudig te verplaatsen. En indien gewenst kunnen onderdelen van de workflow worden aangepast of vervangen.
• Hergebruik tools en postprocessing
  De SIF-tools die in de workflow worden gebruikt, zijn eenvoudig voor eigen modelbewerkingen te gebruiken. Als onderdeel van de workflow zijn er ook tools voor modelanalyse, zoals IMFcreate voor snelle weergave van resultaten in iMOD, en postprocessing, zoals het bepalen van stationaire residuen of modeleffecten.

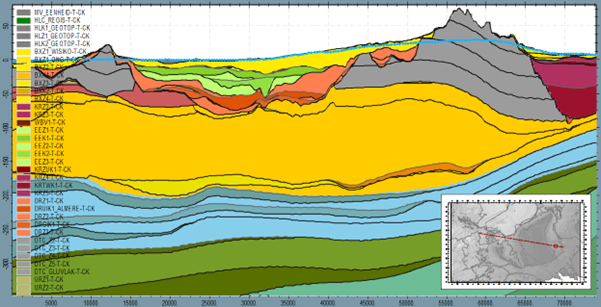

Afbeelding: voorbeeld dwarsprofiel op basis van een IMF-file die is gemaakt met de IMFcreate-tool

De NHI Groundwater Model Workflow is ontwikkeld door RHDHV en Sweco, met ondersteuning van Deltares. Het concept bouwt voort op eerdere ontwikkelingen voor diverse regionale modellen en kruisbestuiving vindt daardoor voortdurend plaats.

Voor meer informatie wordt verwezen naar de rapportage: 20231109 NHI Grondwater Data en Tooling - beschrijving modelinstrumentarium definitief.pdf .

Downloads

De volgende downloads[HKvd2] zijn beschikbaar in het 7-zip formaat (.7z) de NHI-site voor release v1.0.1:

• 20231031 Oplevernotitie NHI-GDT v1.0.1.pdf
  Korte beschrijving van de opgeleverde onderdelen, de beschikbare functionaliteit en de beschikbare documentatie en een aantal aandachtspunten voor het gebruik.
• 20231031 NHI-GWF - releasenotes v1.0.1.pdf
  Release notes met de verschillenen t.o.v. versie 1.0.0
• ModelTemplate_NL.7z
  Het template met alle workflows, scripts, tools, instellingen, legenda’s, etc.
• ModelTemplate_BASISDATA_NL.7z
  De basisdata als invoer voor de workflows
• ModelTemplate_BASISDATA_NL – GeoTOP CSV-files.7z
  De CSV-files van GeoTOP, te gebruiken voor analyse en maken van voxelmodellen.
• Documentatie.7z
  Een versie van de rapportage en enkele aanvullende bestanden met documentatie.
• Testmodellen NHI-Testmodel-WNL1.7z en NHI-Testmodel-ONL1.7z
  Twee afgestemde testmodellen. Hiervoor is reeds een clip gemaakt, de workflow doorlopen en de (stationaire) modellen doorgerekend voor directe analyse.
• iMOD-Python_ugrid.7z
  Een iMOD Python-installatie voor de conversie naar MF6-unstructured modellen.
• Deltaforge 0.4.0.7z
  Voor het archief: Een iMOD Python-installatie van Deltares, zoals gebruikt tijdens ontwikkeling.
  Deze is niet nodig bij standaard gebruik van de workflow.

Er is geen specifieke installatie nodig, uitpakken in een willekeurig (niet te lang) pad voldoet. Wel dient een actuele iMOD-versie zelf te worden gedownload en opgenomen in de workflow.

Er wordt geadviseerd om te starten met het QuickStart hoofdstuk uit de rapportage en door de basisdata, workflows en modelinvoer van de meegeleverde testmodellen heen te lopen.

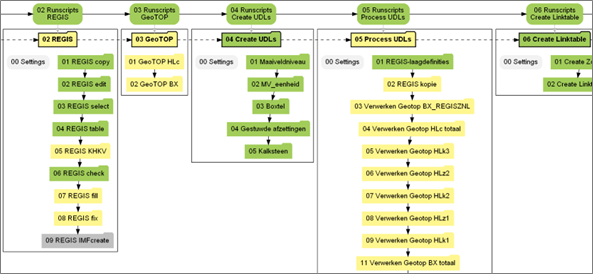

Afbeelding: visuele weergave van een deel van de workflow-mappen met de WorkflowViz-tool
