MODFLOW 6 in vergelijking tot oude versie MODFLOW 2005

Op het moment van schrijven speelt voor veel gebruikers de overgang van MODFLOW 2005 naar MODFLOW 6, waarbij alleen laatstgenoemde versie nog wordt ondersteunt. De grootste veranderingen in MODFLOW-6 t.o.v. zijn voorganger MODFLOW-2005 zijn:

  • De mogelijkheid om ‘geneste’ modellen door te rekenen (figuur links). Dit houdt in dat binnen een groot modeldomein de resolutie van een uitsnede van dit domein kan worden verfijnd. In MODFLOW-2005 was dit alleen mogelijk door de resolutie van alle cellen langs een bepaalde lengte- of breedtegraad te verhogen.
  • De mogelijkheid om met zowel gestructureerde als ongestructureerde rasters te rekenen (figuur vgl. rechts met links). Hierdoor is lokale verfijning nog beter mogelijk. Ook kunnen niet-rechthoekige objecten met complexe geometrieën, zoals bijvoorbeeld waterlopen, beter worden geschematiseerd.
  • MODFLOW-6 rekent volledig 3D en niet meer quasi 3D. Hierdoor zijn de berekeningen zwaarder, maar dit wordt gecompenseerd door een verbeterde model efficiëntie.

Verdere informatie over de verschillen tussen MODFLOW-2005 en MODFLOW-6 zijn te vinden in deze presentatie (link).

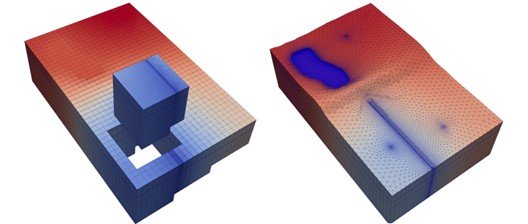

Figuur MODFLOW6

Schematische voorbeelden van MODFLOW-6 modellen. (links) Binnen een modeldomein kan voor een interesse gebied met geneste modellen in hogere resolutie gerekend worden. Dit kan zowel met gestructureerde (links) als ongestructureerde rasters (rechts). Bron: presentatie Deltares tijdens het NHI-symposium (2021).
