Belangrijkste modeluitvoer

De belangrijkste modeluitvoer omvat de grondwaterstanden in het freatische pakket en grondwaterstijghoogten in de diepere bodemlagen. Van deze modeluitvoer kunnen verschillende producten worden afgeleid, waaronder isohypsen kaarten en grondwaterstatistieken zoals de gemiddelde laagste/hoogste grondwaterstand (figuur). Een andere modeluitvoer zijn de richting en grootte van grondwaterstromen. Deze modeluitvoer kan voor iedere MODFLOW-cel worden afgeleid aan de hand van budgetfiles, die bijhouden hoe(veel) water een cel inkomt en hoe(veel) water een cel weer verlaat. Een verdere belangrijke modeluitvoer is de informatie over de berekening, die bijvoorbeeld inzicht geeft over de waterbalans van het model en discrepantie tussen model invoer en uitvoer. Voor het visualiseren van de resultaten kan gebruik worden gemaakt van de daarvoor bestemde tooling zoals iMOD-python.

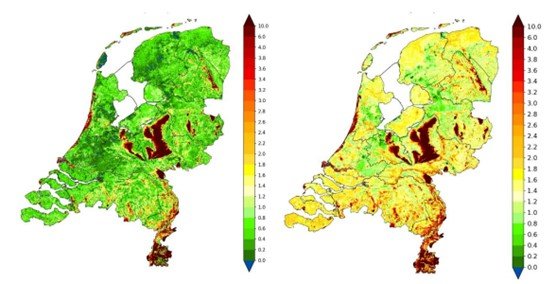

Met MODFLOW berekende Gemiddelde Hoogste (links) en Laagste (rechts) grondwaterstanden voor de periode 2011-2018. Bron: veranderingsrapportage LHM 4.2 door Deltares (2022).
